Ultimate 64 Case Design: Ein Entwurf von Pablo Roldán

GeTE · Jun 19th 2020

Hallo zusammen,

wurde eigentlich das hier beschriebene Case-Design von Pablo Roldán schon mal besprochen?

Was ich über das Erscheinungsbild denke, nun, da bin ich noch unschlüssig. Ist mir eigentlich viel zu weit weg von den Ira-Velinsky-Entwürfen bei Commodore damals. Andererseits hat sich der Designer wirklich gute, ergonomische Lösungen einfallen lassen (Speackeröffnung, von unten zugänglicher USB-Slot, usw.). Vielleicht ist es mir auch nur zu glatt oder die Farbe zu hell? Hm, ich stelle mir da mal eines Tages einen 264er Core auf dem Ultimate 64 und dann dieses Gehäuse vor. Vielleicht gefällt's mir doch. Aber schaut einfach selbst und scrollt mal die Farbvarianten durch, die man hier sehen kann.

PS: Ich glaube besser wirken würde das Gehäuse, wäre nicht die Standard-C64-Tastatur, sondern eine SX-64-Tastatur verbaut. Ich finde das passte besser, weil ohnehin alles sehr glatt wirkt. ... und im SX-64-Farbschema (also Ober- und Unterschale in zwei Farben) mit einer dezenten, hellblauen Linie.

Hagtrix · Jun 19th 2020

Naja, so sehr eine andere Designsprache als das "normale" C64-II-Gehäuse ist es ja nicht.

Es passt halt Brackets usw. sozusagen direkt mit an, was sonst per Druck als Halter nachgeliefert wurde.

Eine nette Extension ist der untere USB-Zugang. Aber so sehr anders ist das Case ja nicht.

ZeHa · Jun 19th 2020

Naja es ist irgendwie eine Mischung aus Brotkasten und C64, aber mir gefaellt es insgesamt irgendwie auch nicht so ganz. Vor allem diese Loecher finde ich schlimm, ich muss da irgendwie an Krankenhaus denken, keine Ahnung wieso (vielleicht weils wie so ne Schiene aussieht oder ein Pflaster von innen etc)

Ich hatte ja auch mal eins "designt" (ich verwende den Begriff jetzt mal absichtlich in Anfuehrungszeichen), im Prinzip habe ich das C65-Gehaeuse genommen, das Diskettenlaufwerk entfernt, es noch n tick kompakter gemacht und dann ne C64-Tastatur reingesetzt. Da das U64 ja ein sehr kompaktes Board ist, waere es natuerlich schon cool, ein entsprechend kompaktes Gehaeuse dazu zu haben.

EDIT: Rein technisch gesehen ist es aber schon ganz cool, die Idee mit dem USB-Schacht unten finde ich genial. Ich glaube wenn es auf der Oberseite nicht so Commodore-untypisch aussehen wuerde, waere das schon eine feine Sache.

tilobyte · Jun 19th 2020

Wieso Commodore- untypisch? Das sieht für mich im Gegenteil total nach Commodore aus, wie das Gehäuse vom neueren C64 nur eckiger und moderner.

Sieht gut aus, das andere Gehäuse gefällt mir aber auch.

Der USB- Anschluss unten ist praktisch, aber irgendwie ein Stilbruch und würde ich als einziges ändern. Die Anschlüsse gehören bei einem "C64" einfach nach hinten.

GeTE · Jun 19th 2020

Ich fand auch erst, dass das überhaupt nicht der Commodore-Designsprache entspricht, die wir kennen, aber wir sehen da immer Hardware von 1982 bis 1992 vor uns. Verglichen mit dem Amiga 4000 Desktop ähnelt sich die Designsprache dann doch wieder.

ZeHa · Jun 19th 2020

Total fremd finde ich es jetzt auch nicht, aber speziell die Oberseite spricht mich einfach überhaupt nicht an. Ich hatte bei meinem Entwurf damals halt den C65 als Basis genommen weil das der direkte Nachfolger des C64 geworden wäre.

Das mit dem USB-Stick unten ist halt bedingt dadurch dass das U64 an dieser Stelle einen Anschluss hat, und der wird ja auch eher als Festplatte verwendet. Hinten sind ja trotzdem zwei "externe" Ports. Ich finde das so echt klasse gelöst. Man könnte noch ne Trapdoor machen um den Stick beim Transport des Rechners etwas zu schützen, aber das ist eher nice to have.

Dr.Frost · Jun 19th 2020

Quote from GeTE

...

wurde eigentlich das hier beschriebene Case-Design von Pablo Roldán schon mal besprochen?
....

Ich finde das Design schon ganz schick. Würde mir schon sehr gut gefallen und könnte mir schon vorstellen das Teil auf meinem Tisch stehen zu haben.

Vorph · Jun 19th 2020

Keine Ahnung warum, aber ich mag das Teil... wirkt sehr durchdacht. Ist für mich eine Mischung aus klassischem Design und etwas modernem... Würde aber glaube ich "Rillen" gegenüber den "Punkten" bevorzugen

Jood · Jun 19th 2020

Das Design überzeugt mich auch nicht wirklich, obwohl ich die Idee mit dem unteren USB-Port gut finde

und auch die Abschrägungen an den Kanten ganz Cool finde.

Aber die Löcher im oberen Gehäuse wären auch nichts für mich, warum dort nicht so ähnlich arbeiten wie

am Original-Gehäuse.

Die Lüftungsschlitze mögen zwar nicht unbedingt erforderlich sein, aber sie gehören nunmal in das flache

Gehäuse, zumindesten angedeutet.

Mfg Jood

tilobyte · Jun 19th 2020

Für was genau braucht es eigentlich die Lautsprecheröffnung? Kommt der Sound dann aus dem Gerät?

Jood · Jun 19th 2020

Quote from tilobyte

Für was genau braucht es eigentlich die Lautsprecheröffnung? Kommt der Sound dann aus dem Gerät?

Ja, der Ultimate hat eine extra Lautsprecher für den Drive-Sound.

Muss man aber zusätzlich kaufen, steht auch auf meine Wunschliste.

Mfg Jood

0xdeadbeef · Jun 19th 2020

Auf die Gefahr hin, mich zu wiederholen, aber ich fand das ursprünglich angedachte Design für den "The C64" einen Schritt die richtige Richtung:

TheC64_2.jpg TheC64_1.jpg

So kompakt wie möglich, ohne die Benutzbarkeit der Tastatur einzuschränken und dabei gleichzeitig ein gewisser Brotkasten-Wiedererkennungswert.
Ich finde es sehr schade, daß das Konzept dann verworfen wurde und die meisten Projekte seitdem bemüht sind, klobige Gehäuse aus den 80ern nachzubauen, die im Wesentlichen Luft enthalten.
Der Mega65 würde mich auch wesentlich mehr interessieren, wenn es ihn in einem möglichst kompakten Gehäuse ohne Laufwerk gäbe und der Ultimate 64 ist mit seiner kleinen Platine je geradezu prädestiniert für ein flacheres und weniger tiefes Gehäuse, das kaum größer ist als die Tastatur. Ich denke, man könnte mit einer leicht modernisieren und etwas flacheren Tastatur die Optik und Bedienbarkeit gleichermaßen verbessern. Aber angesichts der Tastenkappendramen wird es dazu wohl nie kommen.

tilobyte · Jun 19th 2020

Jood Ah ok, also so wie bei der 1541 Ultimate.

GeTE · Jun 20th 2020

Quote from Vorph

Keine Ahnung warum, aber ich mag das Teil... wirkt sehr durchdacht. Ist für mich eine Mischung aus klassischem Design und etwas modernem... Würde aber glaube ich "Rillen" gegenüber den "Punkten" bevorzugen

Ich überlege gerade wie es optisch wirken würde, wenn man alle Punkte/Löcher auf der Oberseite hinten waagerecht verbinden würde. Die Rillen wären dann ja auch nicht gleich lang und ich denke es würde (a) besser aussehen und (b) dem Amiga-4000-Desktop-Design näher kommen.

Aber mal was ganz anderes, was mir erst nach näherem Betrachten aufgefallen ist: Hier wird die Tastatur ja wieder in die Oberschale geschraubt und nicht wie bei frühen C64C mit Haltern auf die Unterschale montiert oder bei späteren C64C in die Oberschale geclipst. Schaut euch mal an, wie das realisiert ist (Unterschale und Oberschale). Da wird die Tastatur - vor dem Gehäusezusammenbau - nämlich mit allen vier Schrauben auf der Oberseite in die Oberschale geschraubt, auf der Unterseite (also unter der Leertaste) jedoch zur Fixierung mit nur einer Schraube von insgesamt vier (von oben gesehen, die zweite von links)!

Die anderen drei Schrauben dienen dann beim Gehäusezusammenbau sowohl zum Zusammenfügen von Ober- und Unterschale, sie nehmen aber die Tastatur mit und fixieren sie dann endgültig, so dass die Tastatur wieder mit den acht Schrauben (oben und unten zusammen) gehalten wird. Also in meiner Sicht kann ich nur sagen, dass der Entwickler da richtig weit nachgedacht hat. Verdammt gute Leistung, die bei jedem genaueren hinsehen besser wird. Alle Achtung, so etwas mag ich richtig gerne ansehen!

GeTE · Jul 3rd 2020

Ich gebe es zu, an dem Gehäuse habe ich einen Narren gefressen, weil es einfach extrem weit durchdacht wurde. Für mich braucht es nur minimale Retuschen und dann sollte das ab in die Fertigung. Das eine sind die schon angesprochenen Punktvertiefungen, die besser durch waagerechte Rillen ersetzt werden sollten. Das andere ist die 64er Tastatur, die schon am C64C veraltet erschien, an diesem Gehäuse im Stil der Amiga-4000-Desktop-Aera aber anachronistisch wirkt.

Kurzum, für das perfekte Finisch müsste hier eine andere Tastatur montiert werden. Eine Tastatur, die Commodore sogar mal entworfen aber nicht gefertigt hat. Ich spreche von dieser hier in einem frühen C16-Mockup. Dann wäre es rund. Damit wäre es optisch perfekt. Jetzt fehlt nur noch ein 264er Core für den Ultiumate 64 und dann WILL ICH DAS ZUSAMMEN SO HABEN. Also los.

ZeHa · Jul 3rd 2020

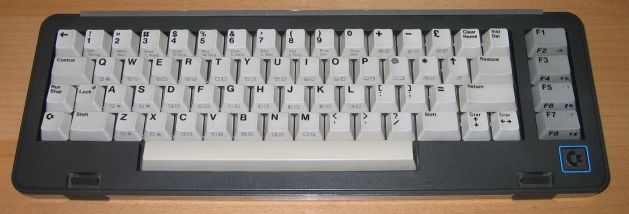

Mich erinnert die Tastatur eher an die des SX64, die ist zwar vielleicht flacher aber dafuer auch irgendwie sehr gewoehnungsbeduerftig...

clarkkent · Jul 3rd 2020

Das Konzept von Pablo ist echt genial - um eine größere Annäherung zu den Commodore-Designs zu haben, wären mir allerdings die altbekannten Streifen statt den Löchern angenehmer, die Abflachung rundherum würde ich eher durch Rundungen wie beim Brotkasten ersetzen...

Ich würde das Gehäuse kaufen! Wär mal was frisches, was anderes als sonst!

ZeHa · Jul 3rd 2020

Hier poste ich nochmal meine Bilder, die habe ich damals "C64-III" genannt, also quasi die naechste Evolutionsstufe nach dem C64-II. Das war im Prinzip einfach nur ein schnell hingebasteltes Mockup bei dem ein Bild eines C65 genommen wurde (der ja auch mehr oder weniger als C64-III angesehen werden koennte), bisschen schmaler gemacht wurde, Diskettenlaufwerk entfernt und F-Tasten hingemacht.

c64-iii-b.jpg c64-iii-c.jpg c64-iii-c1.jpg c64-iii-c3.jpg

Ich faende das halt irgendwie das "wahrscheinlichste" Design, weil es eben auf dem tatsaechlichen Nachfolger des C64 basiert. Somit hat es eben am ehesten Commodore-Charakter, meiner Meinung nach. Wenn man da jetzt die durchdachten Design-Entscheidungen des Pablo-Gehaeuses reinbringen wuerde (hinten die Anschluesse aufs U64 ausgelegt, unten der USB-Anschluss, usw), dann wuerde mir das deutlich besser gefallen als das Pablo-Gehaeuse. Die Punkte und die abgeschraegten Ecken empfinde ich einfach als uncommodorehaft. Zudem bin ich halt der Meinung, dass das Gehaeuse noch einen Tick schmaler sein koennte als seines (wenn das U64-Board eh schon so schmal ist).

AndiraC64 · Jul 3rd 2020

Also kurz und knapp: mir gefällt das Gehäuse. Ist mal ein etwas frisches, helleres, anderes Design als durchsichtiges Plexiglas (das ist keine Kritik).

Besonders der Slot für den USB Stick unten drunter finde ich mega! Auch der verdeckbare Anschluss auf der linken Gehäuseseite.

Ich nehme eins! Was kostet das und wo kann ich das bestellen?

Freddy · Jul 3rd 2020

Quote from ZeHa

Hier poste ich nochmal meine Bilder, die habe ich damals "C64-III" genannt, also quasi die naechste Evolutionsstufe nach dem C64-II. Das war im Prinzip einfach nur ein schnell hingebasteltes Mockup bei dem ein Bild eines C65 genommen wurde (der ja auch mehr oder weniger als C64-III angesehen werden koennte), bisschen schmaler gemacht wurde, Diskettenlaufwerk entfernt und F-Tasten hingemacht.

c64-iii-b.jpg c64-iii-c.jpg c64-iii-c1.jpg c64-iii-c3.jpg

Ich faende das halt irgendwie das "wahrscheinlichste" Design, weil es eben auf dem tatsaechlichen Nachfolger des C64 basiert. Somit hat es eben am ehesten Commodore-Charakter, meiner Meinung nach. Wenn man da jetzt die durchdachten Design-Entscheidungen des Pablo-Gehaeuses reinbringen wuerde (hinten die Anschluesse aufs U64 ausgelegt, unten der USB-Anschluss, usw), dann wuerde mir das deutlich besser gefallen als das Pablo-Gehaeuse. Die Punkte und die abgeschraegten Ecken empfinde ich einfach als uncommodorehaft. Zudem bin ich halt der Meinung, dass das Gehaeuse noch einen Tick schmaler sein koennte als seines (wenn das U64-Board eh schon so schmal ist).

Fehlen da nicht irgendwie -> Cursor-Tasten????
