Oszilloskop

asco · Apr 7th 2019, 3:43pm

Hallo zusammen.

Kann man damit ewas anfangen?

Ich meine, eingfach am C64 ein paar messungen ausführen.

Oszilloskop

Steffen

cmc1976scs · Apr 7th 2019, 3:49pm

Ich hoffe ich sag jetzt nicht falsches, aber das kann von 0 - 200KHz ein C64 hat schon 1MHZ.

Also sollte zu schwach auf der Brust sein.

asco · Apr 7th 2019, 3:58pm

Das ist doch schon mal ne Antwort.

Habe einen C64 hier, der nichts mehr tut. Schwarzes Bild.
Ich möchte den C64 komplett verstehen lernen, habe hier schon viele Punkte gefunden.
ZB. wo und wie man messen muss.
Möchte natürlich für eine C64 Reparatur nicht unmengen Geld ausgeben.
Deshalb die Frage nach einem günstigen Messgerät.

Steffen

kinzi · Apr 7th 2019, 4:03pm

asco wrote:

Habe einen C64 hier, der nichts mehr tut. Schwarzes Bild.
Ich möchte den C64 komplett verstehen lernen, habe hier schon viele Punkte gefunden.

Dann würde ich mal die gefühlt Milliarden an "Schwarzer Schirm"-Threads hier durchlesen ... besser kannst du es nicht lernen.

Wenn's nur um die Reparatur geht, dann einfach einen Thread aufmachen und die "Einstiegsfragen" beantworten.

[ON-TOPIC]

Das Oszilloskop würde ich nicht kaufen. Wenn du wenig Geld ausgeben willst, kauf dir ein altes, analoges 2 x 20 MHz-Oszi, damit kannst du bei C64 & Co. so ziemlich alles anschauen.

cmc1976scs · Apr 7th 2019, 4:06pm

Genau so habe ich es letztens auch gemacht, nur waren es bei mir 120€ für ein 2 x 60 MHZ Oszi.

Da kann man dann wenigstens noch was mit Arduino / Atmels machen!

asco · Apr 7th 2019, 4:08pm

Danke.

Besser wäre natürlich noch hilfe in der Nähe.

Steffen

cmc1976scs · Apr 7th 2019, 4:09pm

Gerade mal geschaut leider wohnst du ein wenig zu weit weg von mir!

asco · Apr 7th 2019, 4:11pm

Vielleicht ergibt sich mal irgendwann etwas.

Steffen

cmc1976scs · Apr 7th 2019, 4:11pm

Mach mal Fotos von dem Kübel und vorallem welche MB ist verbaut!

kinzi · Apr 7th 2019, 4:15pm

kinzi wrote:

Wenn's nur um die Reparatur geht, dann einfach einen Thread aufmachen und die "Einstiegsfragen" beantworten.

8 Informationen die ich haben sollte bevor ich frage

ADAC · Apr 7th 2019, 4:19pm

asco wrote:

Ich meine, eingfach am C64 ein paar messungen ausführen.

Ja kann man durchaus. Ist ein preiswertes, einfaches Messmittel.
Wenn man das als besseren Logiktester betrachtet ist das Ding schon OK.

Bleistift:
1MHz Takt an der CPU. Man sieht zumindest, dass sich da was tut.

Viedeo-Out (Composite), Auch hier sieht man, dass es da ein Bild hat.

Zum Vergleich: das gleiche Signal auf einem kleinen Service-Oszi (10Mhz)

asco · Apr 7th 2019, 4:29pm

Das ist er.

ADAC · Apr 7th 2019, 4:41pm

Ah, ein 469er... BlackScreen?
Immer gerne genommen sind hier defekte RAMs... wird ider oder beide von denen heiß (mal ein paar Minuten laufen lassen) ?

asco · Apr 7th 2019, 4:42pm

Die Spannungen sind, 9,14 Volt und 5,09 Volt,

kinzi · Apr 7th 2019, 4:42pm

asco wrote:

Das ist er.

Gut, Punkt 1 (Platinenversion) und Punkt 9 (Foto) hätten wir schon mal. Fehlen noch 2. bis 8.

[EDIT: Ich kann nicht bis 9 zählen, wie es scheint. :rolleyes:

]

asco · Apr 7th 2019, 4:48pm

Punkt 2:
Ist das Gerät modifiziert oder noch Orginal? eventuell andere ROM´s drin?

original

Punkt 3:
Ist das Netzteil Orginal oder schon mal durch ein anderes ersetzt worden?

mit 2 Verschiedenen Netzteilen die an anderen C64 laufen getestet

Punkt 4:
Tritt der Fehler nur auf wenn Zusatzhardware angeschlossen ist?

nein

Punkt 5:
Tritt das Problem sporadisch auf oder ständig?

ständig

Punkt 6:
Werden irgendwelche Chips besonders heiss? so das man sich fast die Finger dran verbrennt?

nein

Punkt 7:
Hat der Fragesteller ein Multimeter und weiss wie das benutzt wird?
(Die billigen 5-Euro Multimeter reichen für diesen Job aus)

ja

Punkt 8:
Hat der Fragesteller irgendwelche Erfahrungen im Löten? wenn nicht gleich sagen.

nur noch grobe Sachen

kinzi · Apr 7th 2019, 5:05pm

Prima, danke.

Zusatzfragen:

Hat dein Multimeter Frequenzmessung?
Hast du ein Spielmodul, wenn ja, welches? Oder irgendein anderes Modul?

Spannungen scheinen OK - wo wurden sie gemessen? Bitte mal die Spannungen an folgenden Pins messen:

CPU Pin 2, 3, 4, 5, 6, 38, 40
VIC Pin 13 und 14

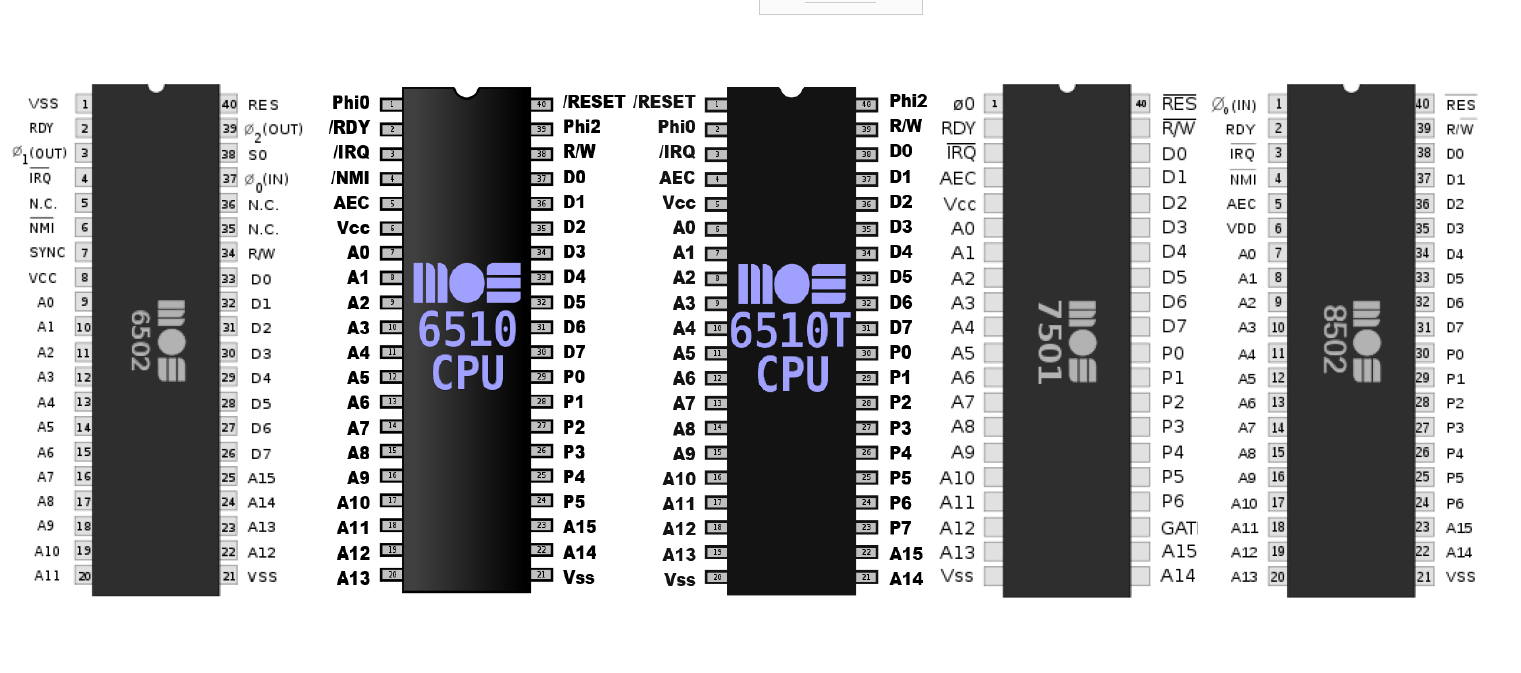

CPU Pinout:
forum64.de/gallery/userImages/57/3176-574c8caa.png

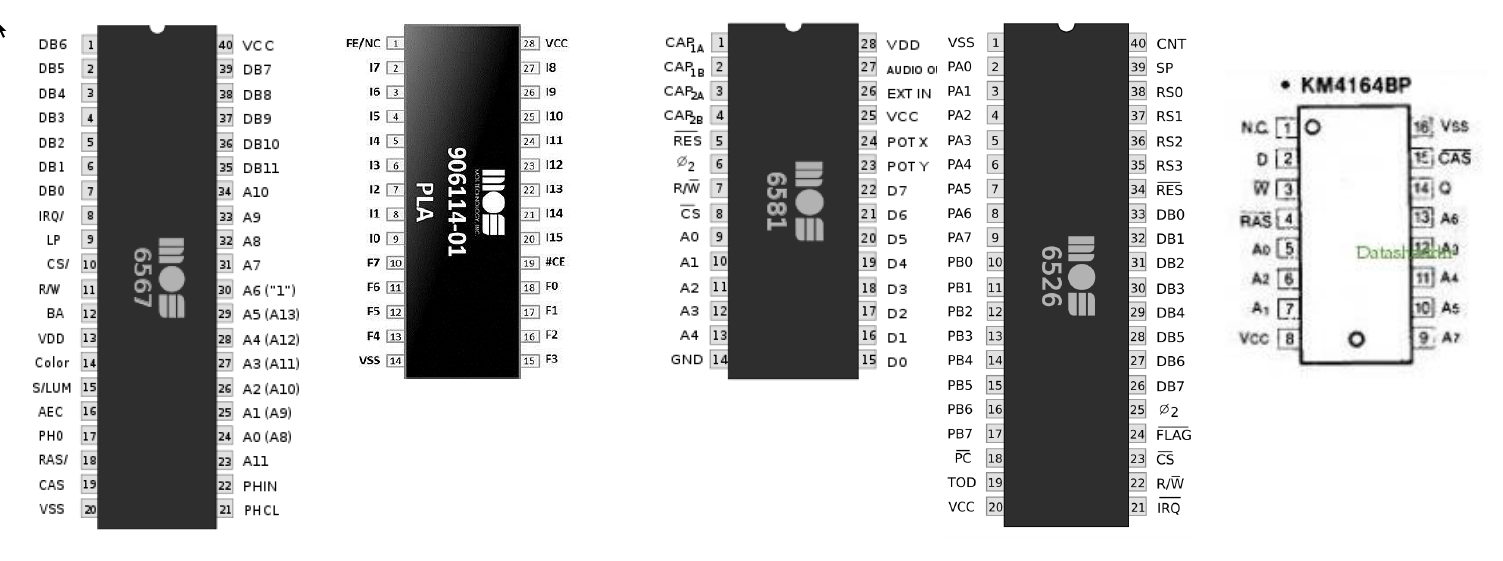

VIC Pinout:
forum64.de/gallery/userImages/20/3179-20bcd791.png

asco · Apr 7th 2019, 5:06pm

mein SD2IEC blinkt beim einschalten kurz rot und geht aus.
Die Floppy kann ich mid dem LOAD Befehl nicht ansprechen.

Steffen

asco · Apr 7th 2019, 5:22pm

Wo ist die CPU auf dem Board?

asco · Apr 7th 2019, 5:26pm

VIC Pin 13 und 14 = 5,04 Volt

CPU Pin 2=5,06, 3=5,08, 4=0,12, 5=0,08, 6=5,09, 38=5,09, 40=5,09 Volt

Ich hoffe das ich mit dem 8500 IC richtig liege.
