C64 Assy 250466 bunter Bildschirm

Quote from Gerrit

Wäre es die Ankopplung des Datenbusses, müssten Daten ins RAM geschrieben werden und damit zumindest überall die gleiche Farbe erscheinen

Naja, wenn der Datenbus des 2114 nicht über den 4066 an die CPU angekoppelt werden kann schreibt sich da gar nix ins Farb-RAM. Für mich ist das noch nicht aus dem Spiel. Daher wäre interesaant, ob die CPU das gleiche aus dem Farb-RAM liest wie der VIC, das müsste sich mit meinem BASIC-Einzeiler aus dem vorigen Post ermitteln lassen.

Lässt es sich auslesen und liefert den gleichen Farb-Wert -> /CS wird erzeugt -> /GR/W fehlt.
Lässt es sich nicht erzeugen -> rund um den 4066 suchen.

U16.
Der andere hängt am SID und ist hier nicht beteiligt.

[EDIT)

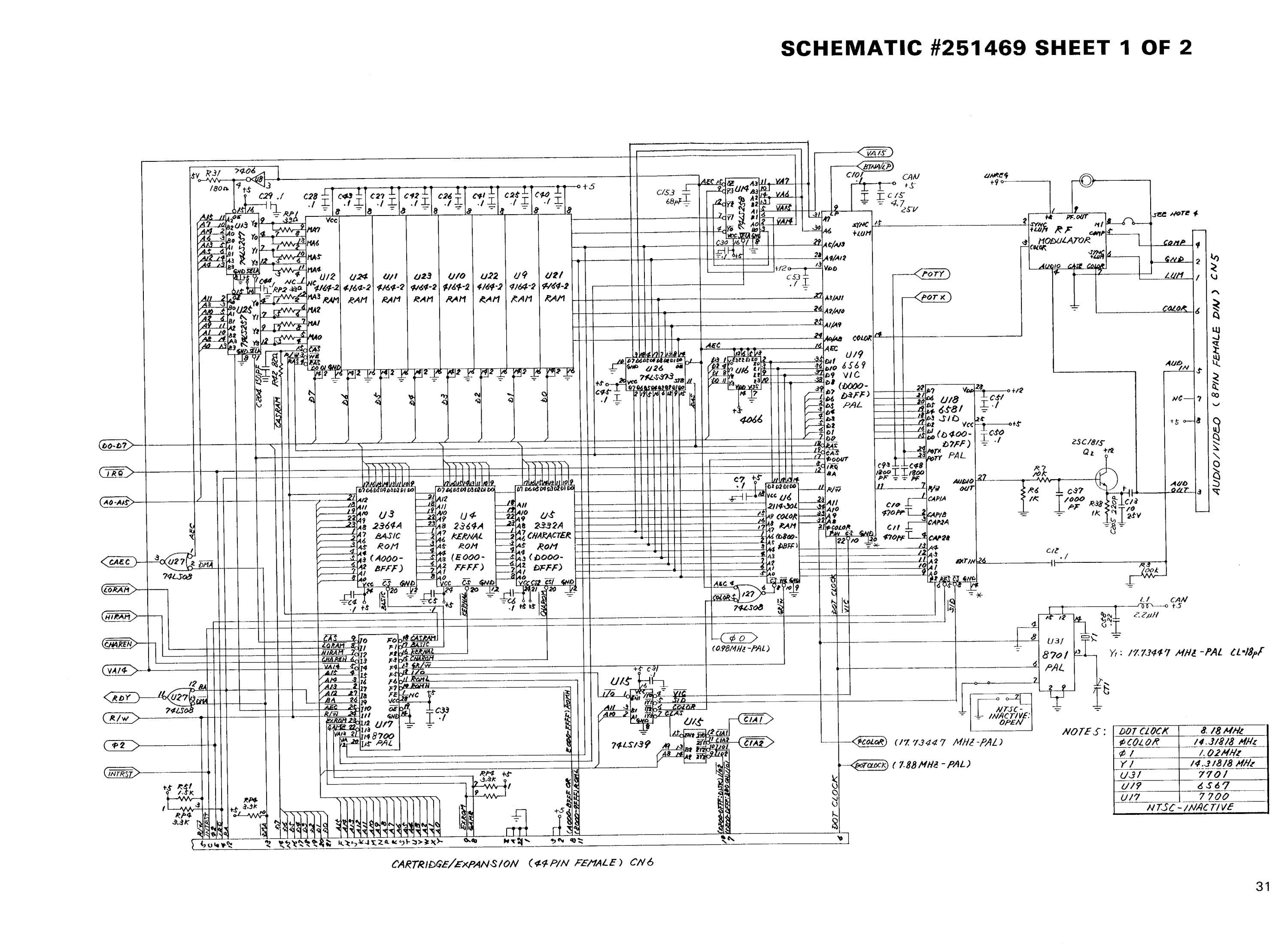

Gleich mal die neue Schaltplan-Galerie testen ... das ist zwar die 250425, aber der Teil um dasd Farb-RAM ist gleich bei der 466.

[/EDIT]

Schuss ins Blaue: teildefefekte CPU

Quote from Eloy_Dorian

Schuss ins Blaue: teildefefekte CPU

Möglich, aber unwahrscheinlich: Die Adressleitungen funktionieren wie es ausschaut alle, sonst wären VIC, SID, CIAs nicht ansprechbar. Wenn der CPU-Port defekt wäre, wäre der ganze I/O-Block betroffen. /CHARGEN blendet den ganzen 4k-Block bei $D000 ein oder aus.

Aber, um mit @ADAC zu sprechen, man hat ja schon Pferde vor der Apotheke kotzen sehen. Jedenfalls wieder spannend, dieses "C.S.I. C64" ...

Quote from kinzi

Naja, wenn der Datenbus des 2114 nicht über den 4066 an die CPU angekoppelt werden kann schreibt sich da gar nix ins Farb-RAM.

Doch, entweder alles 1, also 15 oder alles 0, denn wenn /CS und /WE beide LOW sind übernimmt das 2114 die an den Leitungen anliegenden Werte in die adressierte Speicherstelle. Oder wenn das 2114 das nicht so eindeutig sieht und etwas Zufall reinspielt müsste sich bei mehrmaligem Lauf des Tests zumindest das Muster ändern. Ist das nicht der Fall, dann bekommt das 2114 einfach keinen Schreibzyklus zu sehen und bleibt auf den Zufallswerten vom Einschalten.

Ja, da hast du wohl recht.

Tausche mal die beiden CIA 6526 gegeneinander oder komplett aus.

Quote from kinzi

FOR I = 0 to 10 : POKE 1024+I,1 : POKE 55296+I,1 : PRINT PEEK(55296+I) : NEXT

Kannst du mal bitte noch das machen, das würde zeigen, ob das /CS des Farb-RAMs erzeugt wird und ankommt.

• Ausgelesene Werte entsprechen Zeichenfarben = /CS von der CPU wird erzeugt, Problem liegt im /WR -Umfeld des 2114,
• Ausgelesene Werte entsprechen nicht den Zeichenfarben = /CS von der CPU wird nicht richtig erzeugt, im Umfeld von /CS des 2114 suchen.

Das sieht doch ganz danach aus, als wenn das Farb-RAM für die CPU nicht ansprechbar ist. Also fehlt das /CS.

Das kommt als /CS für I/O aus der PLA, läuft durch unter Einbeziehung von A10 und A11 durch den 74LS139 und den 74LS08 und kommt beim RAM an.

Wenn die Chips alle OK sind, dann muss es an Platine oder Sockeln liegen.

Das ist lustig ... jedenfalls stimmt es mit den Farben keinesfalls überein, die "0" sowieso nicht, aber auch die beiden Werte "22" für das zweite und "48" für das elfte Zeichen sind falsch.

Was ist das genau für ein 2114? Im Schaltplan ist ein 2114-30 angeführt (300 ns).

Bist du dir sicher, dass der 74LS08 (U27) OK ist? Es scheint, als ob die Erzeugung des /CS für den CPU-Zugriff nicht funktioniert. /CS wird erzeugt aus /I/O der PLA, welche zu U15a geht und dort je nach Adresse als /CS für VIC; SID, CIAs und IO1 und IO2 am Expansionport aufgeteilt wird.

Da VIC, SID und CIAs richtig angespriochen werden, dürfte U15a OK sein. Von dort geht es in den 74LS08 (U27b), wo entweder dieses Signal oder /AEC das /CS für das Farb-RAM generiert. Also der Reihe nach überprüfen (siehe Schaltplan oben):

• U17 PLA: Das ist ein Nachbau, hast du mit einem Original getestet?
• U15 74LS138
• U27 74LS08
• U6 2114 Farb-RAM

Irgendwo auf diesem Weg muss was kaputt sein.

[EDIT]

Bitte auch auf Lötbrücken, Haarrisse, kalte Lötstellen, usw. achten.

[/EDIT]

Quote from kinzi

U15 74LS138

Wenn er da wirklich einen 74LS138 hat dürfte viel mehr nicht funktionieren.

Die Leitungen können auch sporadisch überlastet werden, was sich nur sehr schwer nachweisen lässt. Ich hatte so etwas schon mal bei einem defekten CIA und hier war es ein Multiplexer: C64 brint nach dem starten komisch bunte Zeichen

Die 74ls257 wurden scheinbar noch nicht getauscht ?

Quote from Gerrit

Wenn er da wirklich einen 74LS138 hat dürfte viel mehr nicht funktionieren.

Sorry und danke, einen 74LS139 natürlich.

Quote from Retro Ronny

Ja.... irgendwo

Mit nem Oszi ist das in Nullkommanix gefunden. Aber auch mit einem Multimeter kann man mit dem Schaltplan Leiterbahnen verfolgen.
